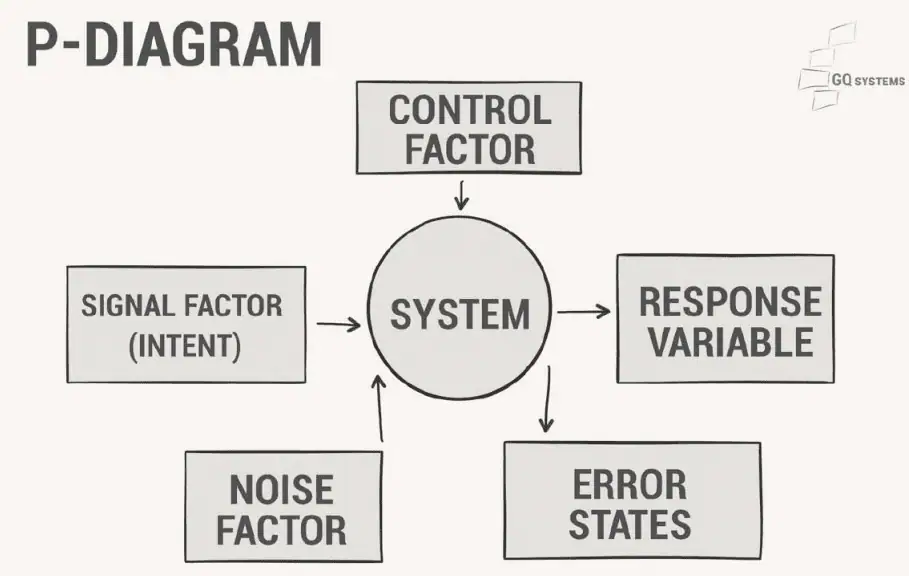

Co je P-diagram?
P-diagram je nezbytným nástrojem pro každý vývojový projekt. Podporuje lepší rozhodování, podporuje systémové myšlení a pokládá základy pro robustní analýzu návrhu, zejména při použití spolu s nástroji, jako je FMEA. P-diagram je způsob, jak kompaktně definovat rozsah vývoje. Nejprve se identifikuje signál (vstup) a odezva (výstup) spojené s konceptem návrhu.
P-diagram je užitečným nástrojem pro brainstorming a dokumentaci:
- Signální faktory / procházející návrhem produktu
- Odezvová proměnná nebo Ideální funkce / je to výstup signálového faktoru
- Kontrolní faktory / návrh, materiály, procesy
- Hlukové faktory / ty, které nejsou pod kontrolou, faktory prostředí, používání zákazníkem, rozhraní s jinými systémy, degradace v průběhu času, odchylky mezi jednotlivými kusy a další.
- Chybové stavy / poruchové režimy
Stáhněte si naši e-knihu
Stáhněte si naši bezplatnou e-knihu a zjistěte, jak může společnost GQ Interim změnit vaše podnikání pomocí odborných řešení pro vedení!
Proč je to důležité?
Tento diagram je založen na konceptu přeměny 100 % vstupního signálu na 100 % ideální funkce. Jakýkoli navržený systém může dosáhnout své ideální funkce, ale k tomu je nutné efektivně transformovat veškerou použitou energii na vytvoření požadované výstupní energie. Ve skutečnosti žádný takový systém neznáme. Každý systém má méně než 100% účinnost při transformaci energie. Tato ztráta jde do vytváření nezamýšlených funkcí nebo chybových stavů.
Kdy ho použít?
Vývoj P-diagramu by měl začít současně s vývojem FMEA. Integrace P-diagramu v rané fázi procesu návrhu zajišťuje, že všechny funkční vztahy, potenciální zdroje šumu a rizika selhání jsou jasně pochopeny před přijetím kritických rozhodnutí. Je obzvláště cenný během fází vývoje konceptu, plánování architektury systému a hodnocení rizik, kdy vizualizace interakcí mezi proměnnými může vést k robustnějším a odolnějším návrhům.
Používání P-diagramu v kombinaci s nástroji, jako je FMEA při návrhu a metody robustního návrhu, zvyšuje schopnost týmu předvídat problémy, dokumentovat předpoklady a proaktivně navrhovat s ohledem na variabilitu v reálném světě.

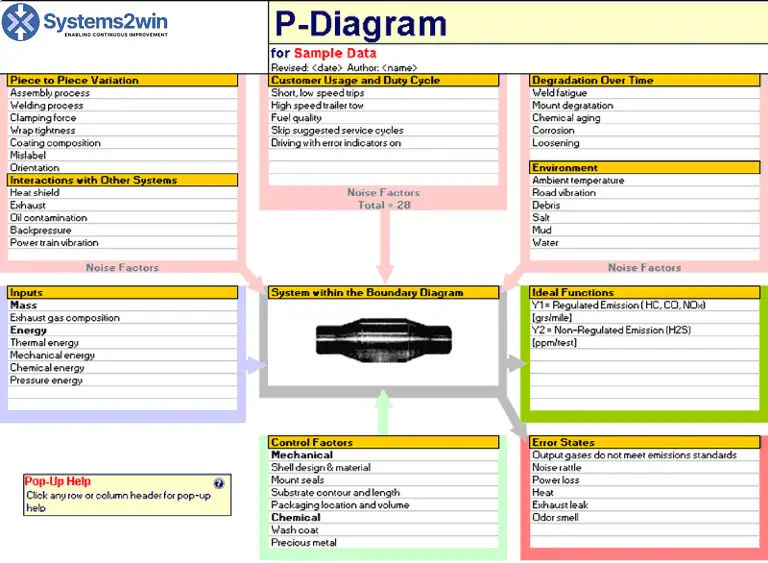

Příklad P-diagramu
Výhody použití P-diagramu
P-diagram nabízí několik klíčových výhod, díky nimž je cenným nástrojem v celém cyklu vývoje produktu:
- Objasňuje chování systému: Explicitní identifikací vstupních signálů, ideálních výstupů a externích šumových faktorů pomáhá P-diagram týmům lépe pochopit, jak se očekává, že systém bude fungovat za normálních i extrémních podmínek. To snižuje nejednoznačnost a zdůrazňuje očekávání ohledně výkonu v rané fázi vývoje.
- Posiluje spolupráci napříč odděleními: Vizuální struktura P-diagramu usnadňuje týmům inženýrství, designu, kvality a výroby komunikaci a sladění klíčových charakteristik systému. Stává se sdíleným referenčním bodem pro rozhodování napříč odděleními.
- Podporuje robustní návrh: V kombinaci s metodami, jako je FMEA a Taguchiho techniky robustního návrhu, slouží P-diagram jako základ pro identifikaci potenciálních zdrojů variací a implementaci návrhových strategií, které minimalizují jejich dopad.
- Usnadňuje analýzu hlavních příčin: V případech, kdy dojde k selhání během testování nebo v terénu, P-diagram pomáhá sledovat souvislosti mezi proměnnými, což usnadňuje izolaci příčin snížení výkonu nebo systémových chyb.
Díky srozumitelnosti a strukturovanosti hraje P-diagram klíčovou roli při navrhování spolehlivých, efektivních a vysoce výkonných systémů – zejména v odvětvích, kde je kvalita a konzistence nedílnou součástí.
Závěr
P-diagram hraje klíčovou roli ve vývoji spolehlivých a vysoce výkonných systémů, protože zachycuje celou složitost fungování produktu a jeho reakce na jeho prostředí. Systematickou identifikací signálových vstupů, ideálních odezev, řídicích parametrů a šumových proměnných mohou technické týmy lépe předvídat poruchové režimy a navrhovat odolnější řešení. Pokud je P-diagram integrován v rané fázi vývojového procesu, nejenže podporuje snižování rizik a zlepšování kvality, ale také sjednocuje mezifunkční týmy kolem společného chápání toho, jak má systém fungovat.
